化学气相沉积硒化锌
CVD ZINC SELENIDE
硒化锌材料是一种黄色透明的多晶材料,结晶颗粒大小约为70μm,透光范围0.5-15μm。由化学气相沉积(CVD)方法合成的硒化锌材料基本不存在杂质吸收,散射损失极低。由于对10.6μm 波长光的吸收很小,对热冲击具有很高的承受能力,使它成为高功率CO2 激光器系统中的最佳光学材料。此外在其整个透光波范围内,也广泛用于不同光学系统中。
光学性能Optical Properties | 10%透过率极限值(t=6mm) | 0.5-22.0µm | |||||||
Transmission Range | |||||||||
体吸收系数 @ 10.6µm | ≤ 0.0005 cm-1@ 10.6µm | ||||||||
Bulk Absorption Coefficient | |||||||||
折射率温度系数 @ 10.6µm | 61 x 10-6/°C @ 10.6µm | ||||||||
Temp. Change of Refractive Index | |||||||||
折射率的不均匀性 @ 632.8 nm | < 3 x 10-6@ 632.8 nm | ||||||||
Refractive Index Non-homogeneity | |||||||||
热学性能Thermal Properties | 导热率 @ 20° C | 0.18 W/cm/°C @ 20° C | |||||||
Thermal Conductivity | |||||||||
比热 | 0.356 J/g/°C | ||||||||
Specific Heat | |||||||||
线性膨胀系数 @ 20° C | 7.57 x 10-6/°C @ 20° C | ||||||||
Linear Expansion Coefficient | |||||||||
机械性能Mechanical Properties | 杨氏模量 | 67.2 GPa (9.75 x 106 psi) | |||||||
Young's Modulus | |||||||||
断裂模数 | 55.1 MPa (8,000 psi) | ||||||||
Rupture Modulus | |||||||||
努氏硬度 | 105-120 kg/mm2 | ||||||||
Knoop Hardness | |||||||||
泊松比 | 0.28 | ||||||||
Poisson's Ratio | |||||||||
物理性能Physical Properties | 密度 | 5.27 g/cm3 | |||||||
Density | |||||||||
化学纯度 | 99.9996% | ||||||||
Chemical purity | |||||||||
熔点, oC | 1520.0 | ||||||||
melting point | |||||||||
电阻率(Ωcm) | ≈1012 | ||||||||
Resistivity | |||||||||
晶体结构 | 立方 cubic | ||||||||
Crystal structure |
硒化锌折射率(n)
(20°C室温条件)
Wavelength
折射率
Wavelength
折射率
Wavelength
折射率
Wavelength
折射率
(μm)
n
(μm)
n
(μm)
n
(μm)
n
0.54
2.6754
1.80
2.4496
7.40
2.4201
13.00
2.3850
0.58
2.6312
2.20
2.4437
7.80
2.4183
13.40
2.3816
0.62
2.5994
2.60
2.4401
8.20
2.4163
13.80
2.3781
0.66
2.5755
3.00
2.4376
8.60
2.4143
14.20
2.3744
0.70
2.5568
3.40
2.4356
9.00
2.4122
14.60
2.3705
0.74
2.5418
3.80
2.4339
9.40
2.4100
15.00
2.3665
Indices of Refraction (n)
0.78
2.5295
4.20
2.4324
9.80
2.4077
15.40
2.3623
0.82
2.5193
4.60
2.4309
10.20
2.4053
15.80
2.3579
0.86
2.5107
5.0
2.4295
10.60
2.4028
16.20
2.3534
0.90
2.5034
5.40
2.4281
11.00
2.4001
16.60
2.3487
0.94
2.4971
5.80
2.4266
11.40
2.3974
17.00
2.3438
0.98
2.4916
6.20
2.4251
11.80
2.3945
17.80
2.3333
1.00
2.4892
6.60
2.4235
12.20
2.3915
18.20
2.3278
1.40
2.4609
7.00
2.4218
12.60
2.3883
光学折射率

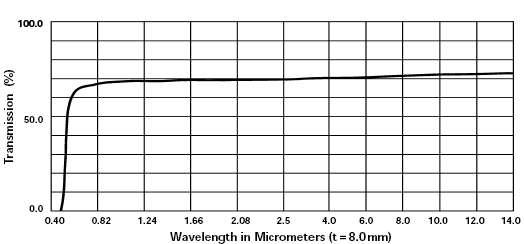

硒化锌材料透过率
CVD ZINC SELENIDE TRANSMISSION
