CO2激光场镜-9.3µm/9.4µm

F-Theta扫描透镜又称平场聚焦镜，也简称为扫描透镜或场镜。它的像高等于焦距乘以扫描角（y=Fθ），不同于普通透镜Y= Ftanθ。它是经过特别设计使得光束入射角与像面上的光斑位置满足线性关系，从而可以通过控制入射光束的扫描角来控制光斑在像面上的位置，形成线性的扫描速率，最终激光束能够在整个打标平面内形成均匀大小的聚焦光斑。

工作波长：9.3um/9.4um；指示光：红光。

应用范围：激光打标、雕刻、快速成型、表面处理、钻孔、焊接、切割、3D打印等激光系统中。

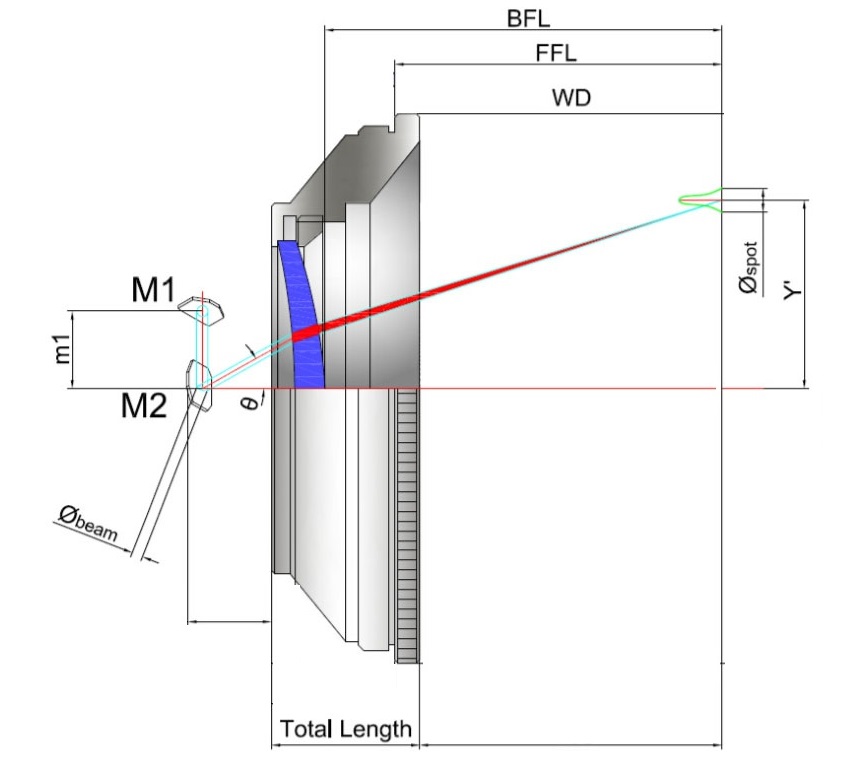

一、CO2激光场镜 - 单片式

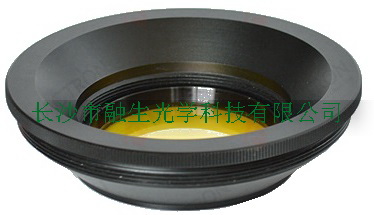

镜头外径89mmX24mm高度，螺纹M85X1。 工作波长：9.3µm/9.4µm；指示光：红光。

产品编号	扫描	有效	入射光	扫描	中心光	边缘光	镜头	工作
产品编号	范围	焦距	直径	角度	斑尺寸	斑尺寸	外径X长度	距离
Product ID	Scan	EFL	Input	Scan	Center	Edge	Outer	WD
Product ID	Field	EFL	Beam	Angel	Spot Size	Spot Size	DiaXL	WD
	（mm）	(mm)	Φ(mm )	（±^o）	Φ(μm)	Φ(μm)	(mm)	(mm)
SL1-9.3/9.4-52Z-35-D10	35X35	52	10	28^o	126	130	Φ89X24	35.3
SL1-9.3/9.4-75Z-50-D10	50X50	75	10	28^o	215	242	Φ89X24	57.8
SL1-9.3/9.4-100Z-70-D10	70X70	100	10	28^o	180	190	Φ89X24	78.7
SL1-9.3/9.4-150Z-110-D12	110X110	150	12	28^o	276	311	Φ89X24	130.0
SL1-9.3/9.4-200Z-140-D15	140X140	200	15	28^o	300	376	Φ89X24	181.0
SL1-9.3/9.4-250Z-175-D15	175X175	250	15	28^o	320	395	Φ89X24	232.7
SL1-9.3/9.4-300Z-210-D12	210X210	300	12	28^o	500	630	Φ89X24	283.6
SL1-9.3/9.4-360Z-250-D12	250X250	360	12	28^o	475	481	Φ89X24	344.6
SL1-9.3/9.4-433Z-300-D12	300X300	433	12	28^o	520	760	Φ89X24	414.4
SL1-9.3/9.4-480Z-350-D14	350X350	480	14	28^o	670	890	Φ89X24	464.5
SL1-9.3/9.4-573Z-430-D12	430X430	573	12	28^o	930	1028	Φ89X24	559.0
SL1-9.3/9.4-720Z-520-D12	520X520	720	12	28^o	1152	1382	Φ89X24	729.0

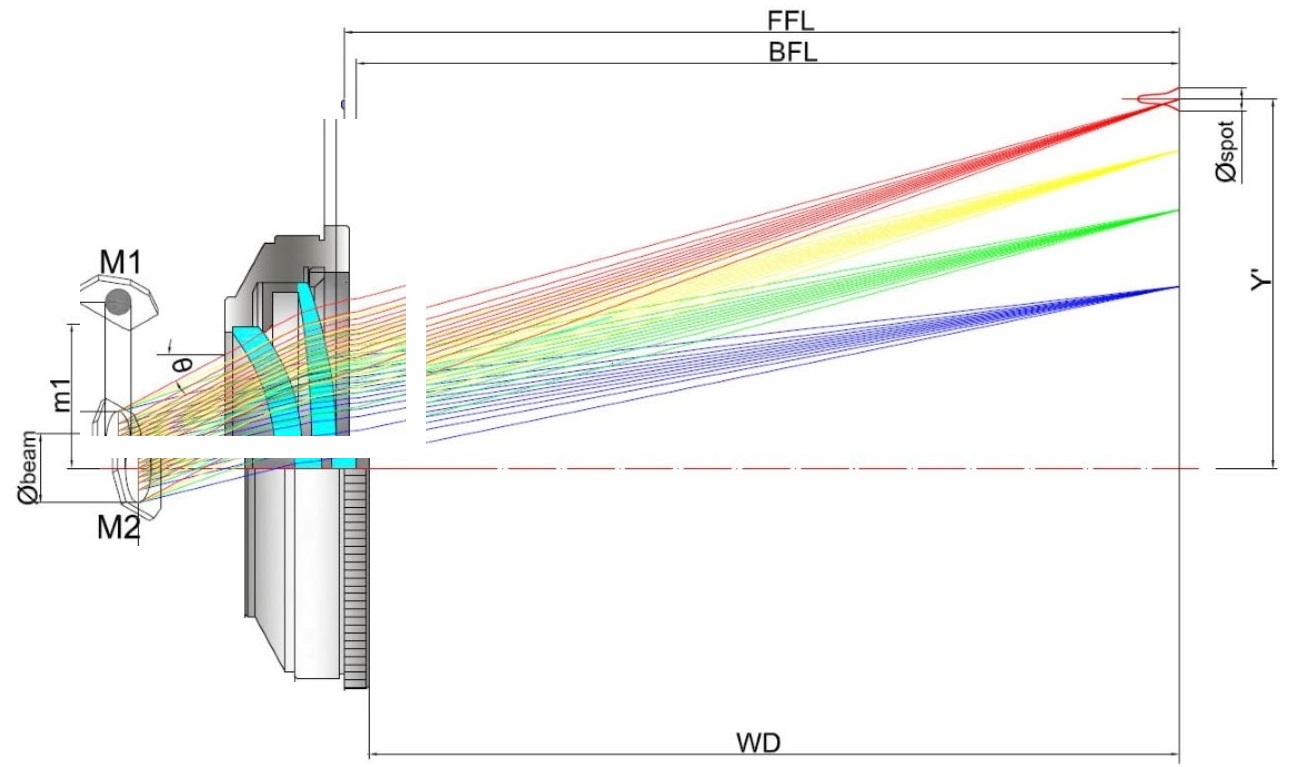

二、CO2激光场镜 - 双片式

CO2激光双片式F-Theta 扫描透镜是由2片镜片组成的。与单片式相比，光斑更小，扫描区域中心到边缘的光斑

更加均匀，畸变更小，主要满足高端需求，应用于一些高要求的打标、钻孔、切割、3D打印等工作中。

工作波长：9.3/9.4μm；指示光：红光。

产品编号	扫描	有效	入射光	最大	中心光	边缘光	工作	镜头	工作
产品编号	范围	焦距	直径	入射角	斑尺寸	斑尺寸	距离	外径X长度	波长
	Scan	EFL	Input	Scan	Center	Edge	WD	Outer	Wave-
Product ID	Field	EFL	Beam	Angel	Spot Size	Spot Size	WD	DiaXL	length
	(mmxmm)	(mm)	Φ(mm )	(±°)	Φ(μm)	Φ(μm)	(mm)	(mm)	(μm)
SL2-9.4-100Z-50-D20	50X50	100	20	20.6^o	85	88	125.84	Φ94X53	9.4μm
SL2-9.4-100Z-70-D14	70X70	100	14	28^o	133	144	105.6	Φ92X31	9.4μm
SL2-9.4-150Z-105-D14	105X105	150	14	28^o	171	172	161.73	Φ90X25	9.4μm
SL2-9.4-200Z-140-D15	140X140	200	15	28.6^o	232	247	219.0	Φ89X30	9.4μm
SL2-9.4-300Z-170-D20	170X170	300	20	23^o	265	275	326.0	Φ110X50	9.4μm
SL2-9.4-380Z-220-D30	220X220	380	30	23^o	220	239	425.8	Φ130X56	9.4μm
SL2-9.3-45Z-15-D20	15X15	45	20	13.6^o	45	50	57.4	Φ92X53	9.3μm
SL2-9.3-100Z-70-D14	70X70	100	14	28.5^o	133	144	105.6	Φ90X31	9.3μm
SL2-9.3-165Z-90-D20	90X90	165	20	22.3^o	141	146	188.6	Φ105X67	9.3μm
SL2-9.3-220Z-140-D14	140X140	220	14	25^o	288	330	222.7	Φ90X30	9.3μm
SL2-9.3-250Z-175-D14	175X175	250	14	28.5^o	250	255	286.13	Φ110X50	9.3μm
