CCD视觉用合束镜-1064nm/1030-1090nm
The Beam Combiners for visual positioning - 1064nm/1030-1090nm

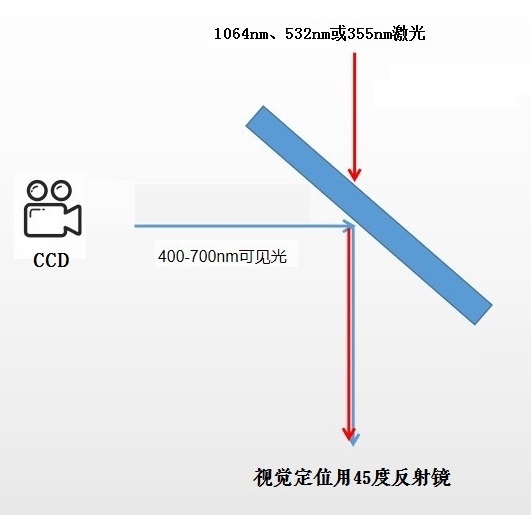

图一：激光透过，可见光反射，45度入射

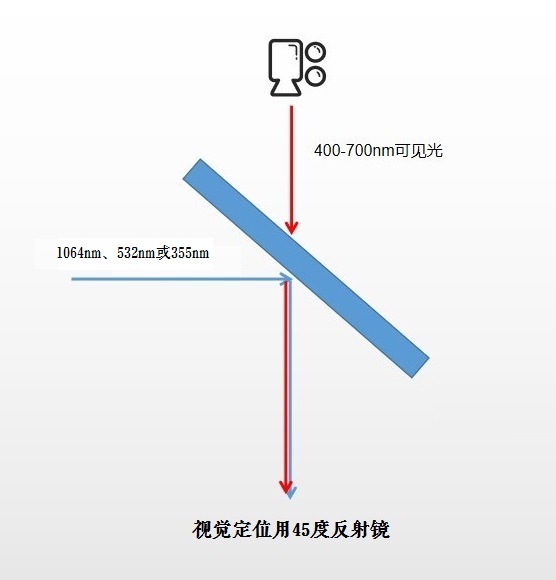

图二：激光反射，可见光透过 ，45度入射
表一产品：激光透过，可见光（CCD）反射 或者 激光反射，可见光（CCD）透过）
| 产品编号 | 材料 | 产品规格 | 透过 | 反射 |
| Product ID | Material | LXWXT/DiaXT (mm) | HT 45oAOI | HR 45oAOI |
| BVF-1064T-120-120-4 | 石英材料/Fused Silica | 120X120X4 | 1030-1090nm | 400-700nm |
| BVF-1064T-110-110-3 | 石英材料/Fused Silica | 110X110X3 | 1030-1090nm | 400-700nm |
| BVF-1064T-100-80-2 | 石英材料/Fused Silica | 100X80X2 | 1030-1090nm | 400-700nm |
| BVF-1064T-90-76-3 | 石英材料/Fused Silica | 90X76X3 | 1030-1090nm | 400-700nm |
| BVF-1064T-80-80-3 | 石英材料/Fused Silica | 80X80X3 | 1030-1090nm | 400-700nm |
| BVF-1064T-45-3 | 石英材料/Fused Silica | Φ45X3 | 1030-1090nm | 400-700nm |
| BVF-1064T-40-3 | 石英材料/Fused Silica | Φ40X3 | 1030-1090nm | 400-700nm |
| BVF-1064T-30-3 | 石英材料/Fused Silica | Φ30X3 | 1030-1090nm | 400-700nm |
| BVF-1064T-25-3 | 石英材料/Fused Silica | Φ25X3 | 1030-1090nm | 400-700nm |
| BV-F1064R-120-120-4 | 石英材料/Fused Silica | 120X120X4 | 400-700nm | 1030-1090nm |
| BVF-1064R-110-110-3 | 石英材料/Fused Silica | 110X110X3 | 400-700nm | 1030-1090nm |
| BVF-1064R-100-80-2 | 石英材料/Fused Silica | 100X80X2 | 400-700nm | 1030-1090nm |
| BVF-1064R-90-76-3 | 石英材料/Fused Silica | 90X76X3 | 400-700nm | 1030-1090nm |
| BVF-1064R-80-80-3 | 石英材料/Fused Silica | 80X80X3 | 400-700nm | 1030-1090nm |
| BVF-1064R-45-3 | 石英材料/Fused Silica | Φ45X3 | 400-700nm | 1030-1090nm |
| BVF-1064R-40-3 | 石英材料/Fused Silica | Φ40X3 | 400-700nm | 1030-1090nm |
| BVF-1064R-30-3 | 石英材料/Fused Silica | Φ30X3 | 400-700nm | 1030-1090nm |
| BVF-1064R-25-3 | 石英材料/Fused Silica | Φ25X3 | 400-700nm | 1030-1090nm |
表二产品：激光反射，红光反射（红光预览），可见光CCD（400-600nm）透过）
| 产品编号 | 材料 | 产品规格 | 透过 | 反射 | 反射 |
| Product ID | Material | LXWXT/DiaXT (mm) | HT 45oAOI | HR 45oAOI | HR 45oAOI |
| BVF-1064R+650R-120-120-3 | 石英材料/Fused Silica | 120X120X4 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-110-110-3 | 石英材料/Fused Silica | 110X110X3 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-100-80-2 | 石英材料/Fused Silica | 100X80X2 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-90-76-3 | 石英材料/Fused Silica | 90X76X3 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-80-80-3 | 石英材料/Fused Silica | 80X80X3 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-45-3 | 石英材料/Fused Silica | Φ45X3 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-40-3 | 石英材料/Fused Silica | Φ40X3 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-30-3 | 石英材料/Fused Silica | Φ30X3 | 400-600nm | 650nm | 1030-1090nm |
| BVF-1064R+650R-25-3 | 石英材料/Fused Silica | Φ25X3 | 400-600nm | 650nm | 1030-1090nm |
表三产品：激光透过，可见光（CCD）反射 或者 激光反射，可见光（CCD）透过（K9材料）
| 产品编号 | 材料 | 产品规格 | 透过 | 反射 |
| Product ID | Material | LXWXT/DiaXT (mm) | HT 45oAOI | HR 45oAOI |
| BVK-1064T-120-120-3 | H-K9L | 120X120X3 | 1064nm | 400-700nm |
| BVK-1064T-110-110-3 | H-K9L | 110X110X3 | 1064nm | 400-700nm |
| BVK-1064T-100-80-2 | H-K9L | 100X80X2 | 1064nm | 400-700nm |
| BVK-1064T-90-76-3 | H-K9L | 90X76X3 | 1064nm | 400-700nm |
| BVK-1064T-80-80-3 | H-K9L | 80X80X3 | 1064nm | 400-700nm |
| BVK-1064T-45-3 | H-K9L | Φ45X3 | 1064nm | 400-700nm |
| BVK-1064T-40-3 | H-K9L | Φ40X3 | 1064nm | 400-700nm |
| BVK-1064T-30-3 | H-K9L | Φ30X3 | 1064nm | 400-700nm |
| BVK-1064T-25-3 | H-K9L | Φ25X3 | 1064nm | 400-700nm |
| BVK-1064R-120-120-3 | H-K9L | 120X120X3 | 400-700nm | 1064nm |
| BVK-1064R-110-110-3 | H-K9L | 110X110X3 | 400-700nm | 1064nm |
| BVK-1064R-100-80-3 | H-K9L | 100X80X3 | 400-700nm | 1064nm |
| BVK-1064R-90-76-3 | H-K9L | 90X76X3 | 400-700nm | 1064nm |
| BVK-1064R-80-80-3 | H-K9L | 80X80X3 | 400-700nm | 1064nm |
重要说明1：
为了保护CCD，避免被反射的激光损坏，我们有为CCD配置防激光保护窗口（反射激光，透过CCD可见光），如有需要，请联系我们。
重要说明2：
CCD视觉定位用的合束镜，尺寸规格可以定制。激光功率较高时，建议使用石英材料；激光功率较低时，可以使用K9玻璃材料。 如有需要，请联系我们。
