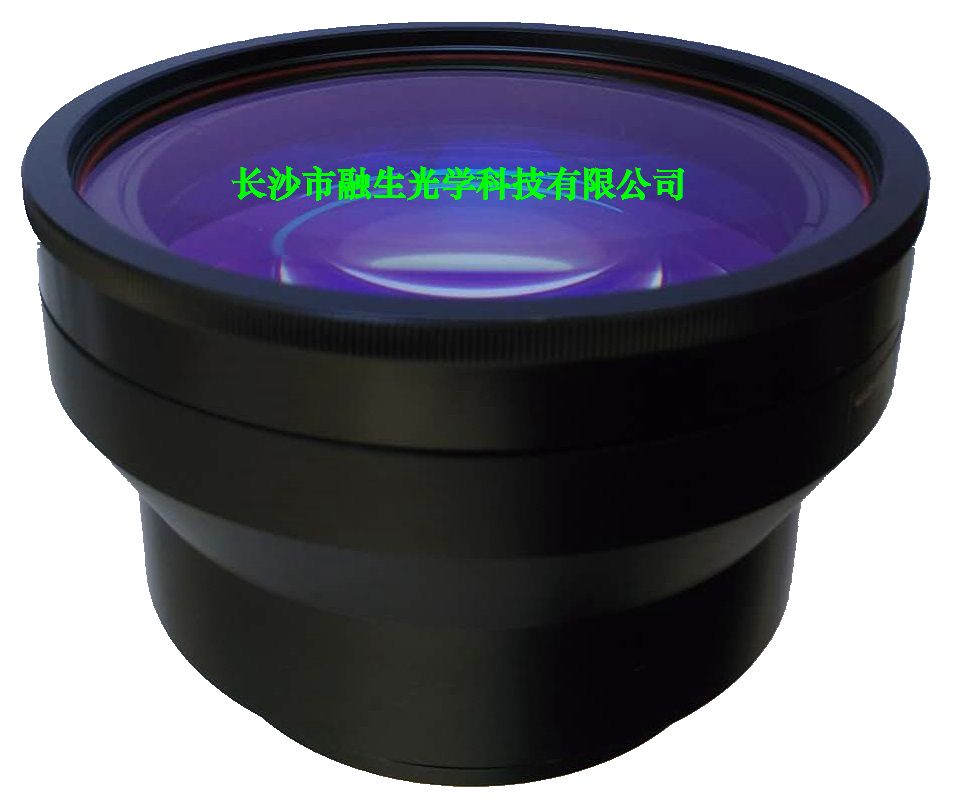

远心扫描透镜-1064nm /1030nm-1090nm

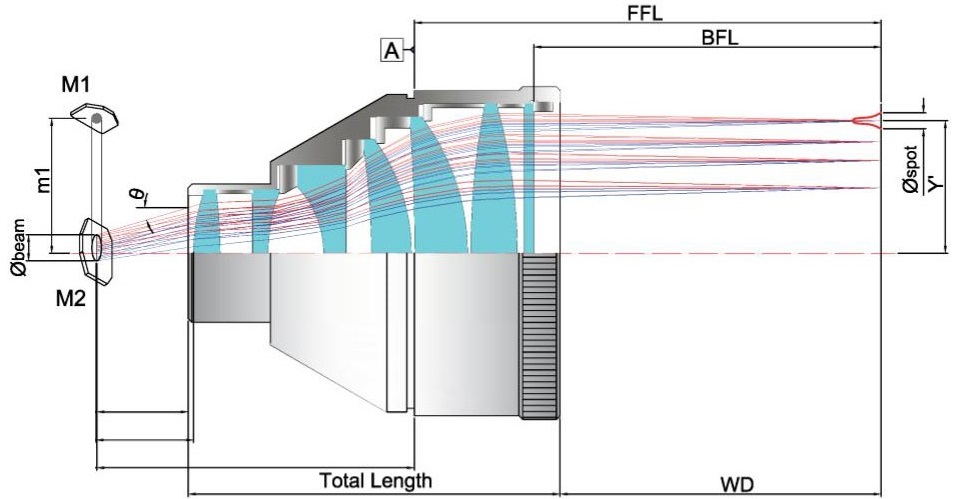

远心扫描透镜是经过特殊设计的扫描镜头, 通过使镜头的出射瞳在像空间无限远，实现了聚焦光束的主光线在任何视场角的情况下都垂直于焦平面。 远心扫描镜头在减小聚焦光斑的崎变和钻孔角度方面有特殊优势, 因而被广泛的应用于精密激光打标、钻孔和切割中。
、一远心扫描透镜 - 1064nm-光学玻璃
Telecentric Scan Lens for 1064nm laser-Optical Glass
| 产品编号 | 最大扫 | 有效 | 入射光 | 扫描 | 光斑 | 振镜 | 镜头 | 工作 | 螺纹 | 远心 |
| 描范围 | 焦距 | 直径 | 角度 | 尺寸 | 间距 | 外径X长度 | 距离 | 接口 | 度 | |
| Product ID | Maximum | EFL | Input | Scan | Spot | M1/M2 | Outer | WD | Screw | Telecen-tricity |
| Scan Field | Beam | Angle | Size | DiaXL | Thread | |||||
| （mm） | （mm） | （mm） | (±°) | Φ（μm） | （mm） | (mm) | （mm） | (mm) | ||
| TSL-1064-56-18-D10 | 18X18 | 56 | 10 | 13.3o | 7.6-9 | 20/20 | Φ59X48 | 59.3 | M39X1 | <1o |
| TSL-1064-100-65-D12 | 65X65 | 100 | 12 | 25° | 16-17 | 14/22 | Φ120X82 | 112 | M85X1 | <1.5o |
| TSL-1064-110-70-D12 | 70X70 | 110 | 12 | 25° | 17-18 | 14/22 | Φ129X80 | 140 | M85X1 | <1.5o |
| TSL-1064-190-90-D18 | 90X90 | 190 | 18 | 14° | 22-31 | 20/20 | Φ130X80 | 166.4 | M85X1 | <1o |
| TSL-1064-160-100-D14 | 100X100 | 160 | 14 | 25° | 23-24 | 14/22 | Φ150X130 | 127 | M85X1 | <2o |
| TSL-1064-220-140-D15 | 140X140 | 220 | 15 | 25° | 28-29 | 16/29 | Φ150X130 | 289.9 | M100X1 | <1o |
| TSL-1064-330-190-D14 | 190X190 | 330 | 14 | 25° | 35-40 | 16/30 | Φ150X135 | 510.4 | M85X1 | <5o |
二远心扫描透镜 - 1064nm/1030-1090nm-石英材料
Telecentric Scan Lens for 1064nm/1030-1090nm laser-Fused Silica
产品编号
最大扫
有效
入射光
扫描
光斑
振镜
镜头
工作
螺纹
远心
描范围
焦距
直径
角度
尺寸
间距
外径X长度
距离
接口
度
Product ID
Maximum
EFL
Input
Scan
Spot
M1/M2
Outer
WD
Screw
Telecen-tricity
Scan Field
Beam
Angle
Size
DiaXL
Thread
（mm）
（mm）
（mm）
(±°)
Φ（μm）
（mm）
(mm)
（mm）
(mm)
TSL-1064-56-10-D20Q
10X10
56
20
7.2°
5-11
14/22
Φ60X85
24
M55X1
<1o
TSL-1064-82-20-D15Q
20X20
82
15
10o
10-11
14/22
Φ94X102
176
M85X1
<1o
TSL-1064-100-50-D10Q
50x50
100
10
21o
17-19
18/20
Φ110X102
126
M85X1
<3o
TSL-1064-100-50-D15Q
50x50
100
15
21o
13-20
20/25
Φ110X105
131
M85X1
<3o
TSL-1064-163-70-D14Q
70X70
163
14
17.6o
22-23
16/22
Φ123X99
224
M85X1
<4o
TSL-1064-180-80-D10Q
80X80
180
10
25o
35-40
14/33
Φ136X104
259
M85X1
<2.6o
TSL-1064-163-90-D15Q
90X90
163
15
25°
19-20
16/22
Φ138X110
219
M85X1
<4o
TSL-1064-290-130-D20Q
130X130
290
20
18.6o
27-29
25/30
Φ225X238
400
M85X1
<2.3o
TSL-1064-420-150-D14Q
150X150
420
15
20o
50-52
16/35
Φ147X166
636
M85X1
<5o
