变倍扩束镜
通常使用的激光扩束镜的扩束比是固定的,如固定式扩束镜和可调式扩束镜,扩束倍率是不可调。但有时需要激光光学系统的扩大倍率是可以改变的,所以我们设计生产了这种变倍扩束镜。

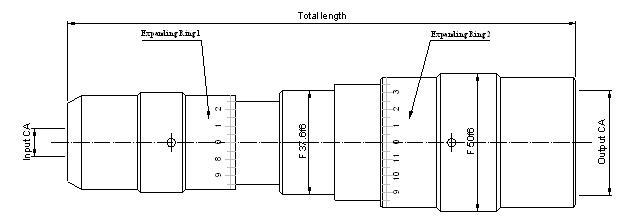

扩大 | 工作 | 入射 | 出射 | 镜筒 | 镜筒 | |
产品编号 | 倍率 | 波长 | 通光孔径 | 通光孔径 | 最大外径 | 最大长度 |
Magnifi- | wave- | Input Clear | Output Clear | Maximum | maximum | |
Product ID | cation | length | Aperture | Aperture | outer diameter | length |
X | µm/nm | (mm) | (mm) | (mm) | (mm) | |
BXZ-9.4-1-4X | 1-4X | 9.4µm | 18.0 | 48.0 | Φ72mm | 140.9 |
BXZ-9.4-2-8X | 2-8X | 9.4µm | 10.0 | 36.0 | Φ57mm | 179.0 |
BXZ-10.6-1-4X | 1-4X | 10.6µm | 10.0 | 36.0 | Φ65mm | 134.0 |
BXZ-10.6-2-8X | 2-8X | 10.6µm | 10.0 | 36.0 | Φ50mm | 168.0 |
BXZ-1064-1-3X | 1-3X | 1064nm | 10.0 | 24.0 | Φ38mm | 102.35 |
BXZ-1064-1-4X | 1-4X | 1064nm | 10.0 | 28.0 | Φ56mm | 158.5 |
BXZ-1064-2-10X | 2-10X | 1064nm | 10.0 | 30.0 | Φ40mm | 171.0 |
BXZ-532-2-10X | 2-10X | 532nm | 12.0 | 30.0 | Φ40mm | 168.0 |
BXZ-355-1-3X | 1-3X | 355nm | 10.0 | 36.0 | Φ50mm | 120.0 |
BXZ-355-2-8X | 2-8X | 355nm | 10.0 | 18.0 | Φ56mm | 159.0 |
BXZ-355-2-10X | 2-10X | 355nm | 12.0 | 30.0 | Φ40mm | 162.0 |
