F-Theta扫描透镜又称平场聚焦镜，也简称为扫描透镜或场镜。它的像高等于焦距乘以扫描角（y=Fθ），不同于普通透镜 Y= Ftanθ。它是经过特别设计使得光束入射角与像面上的光斑位置满足线性关系，从而可以通过控制入射光束的扫描角来控制光斑在像面上的位置，形成线性的扫描速率，最终激光束能够在整个打标平面内形成均匀大小的聚焦光斑。
工作波长：10.6μm；指示光：红光。
应用范围：激光打标、雕刻、快速成型、表面处理、钻孔、焊接、切割、3D打印等激光系统中。

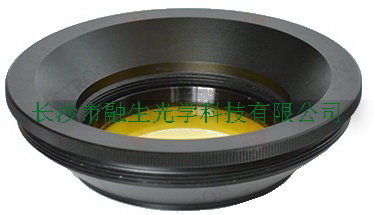

一、CO2激光场镜 - 单片式 - 入射光斑10mm系列
镜头外径89mmX24mm高度，螺纹M85X1。工作波长：10.6μm；指示光：红光。
| 产品编号 | 扫描 | 有效 | 入射光 | 扫描 | 中心光 | 边缘光 | 镜头 | 工作 |
| 范围 | 焦距 | 直径 | 角度 | 斑尺寸 | 斑尺寸 | 外径X长度 | 距离 | |
| Product ID | Scan | EFL | Input | Scan | Center | Edge | Outer | WD |
| Field | Beam | Angel | Spot Size | Spot Size | DiaXL | |||
| （mm） | (mm) | Φ(mm ) | （±o） | Φ(μm) | Φ(μm) | (mm) | (mm) | |
| SL1-10.6-44Z-10-D10 | 10X10 | 44 | 10 | 28o | 93 | 99 | Φ89X24 | 40.0 |
| SL1-10.6-50Z-12-D10 | 12X12 | 50 | 10 | 28o | 50 | 56 | Φ89X24 | 45.0 |
| SL1-10.6-52Z-35-D10 | 35X35 | 52 | 10 | 28o | 126 | 130 | Φ89X24 | 35.36 |
| SL1-10.6-75Z-50-D10 | 50X50 | 75 | 10 | 28o | 215 | 242 | Φ89X24 | 57.82 |
| SL1-10.6-100Z-70-D10 | 70X70 | 100 | 10 | 28o | 180 | 190 | Φ89X24 | 78.69 |
| SL1-10.6-131Z-90-D10 | 90X90 | 131 | 10 | 25o | 200 | 242 | Φ89X24 | 122.0 |
| SL1-10.6-150Z-110-D12 | 110X110 | 150 | 12 | 28o | 276 | 311 | Φ89X24 | 129.96 |
| SL1-10.6-200Z-140-D15 | 140X140 | 200 | 15 | 28o | 300 | 376 | Φ89X24 | 181.17 |
| SL1-10.6-250Z-175-D15 | 175X175 | 250 | 15 | 28o | 320 | 395 | Φ89X24 | 232.73 |
| SL1-10.6-300Z-210-D12 | 210X210 | 300 | 12 | 28o | 500 | 630 | Φ89X24 | 283.62 |
| SL1-10.6-360Z-250-D12 | 250X250 | 360 | 12 | 28o | 475 | 481 | Φ89X24 | 344.66 |
| SL1-10.6-433Z-300-D12 | 300X300 | 433 | 12 | 28o | 520 | 760 | Φ89X24 | 414.48 |
| SL1-10.6-450Z-330-D14 | 330X330 | 450 | 14 | 28o | 622 | 752 | Φ89X24 | 446.12 |
| SL1-10.6-480Z-350-D14 | 350X350 | 480 | 14 | 28o | 670 | 890 | Φ89X24 | 464.5 |
| SL1-10.6-573Z-430-D12 | 430X430 | 573 | 12 | 28o | 930 | 1028 | Φ89X24 | 559.13 |
| SL1-10.6-720Z-520-D12 | 520X520 | 720 | 12 | 28o | 1152 | 1382 | Φ89X24 | 729.14 |
| SL1-10.6-934Z-680-D12 | 680X680 | 934 | 12 | 28o | 1554 | 1696 | Φ89X24 | 920.0 |
| SL1-10.6-977Z-700-D12 | 700X700 | 977 | 12 | 28o | 1553 | 1696 | Φ89X24 | 974.8 |
| SL1-10.6-1191Z-770-D12 | 770X770 | 1191 | 12 | 25o | 1916 | 2120 | Φ89X24 | 1610.0 |
| SL1-10.6-1150Z-800-D14 | 800X800 | 1150 | 14 | 26.5o | 1570 | 1700 | Φ89X24 | 1137.42 |
| SL1-10.6-1650Z-1150-D12 | 1150X1150 | 1650 | 12 | 28o | 2660 | 2880 | Φ89X24 | 1617.41 |
| SL1-10.6-2128Z-1380-D12 | 1380X1380 | 2128 | 12 | 25o | 3420 | 3880 | Φ89X24 | 2176.0 |

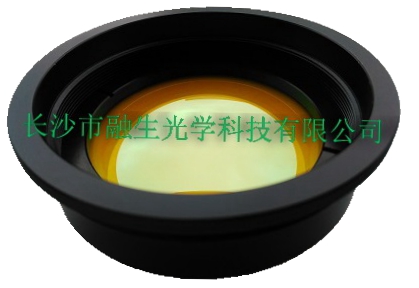

二、CO2激光场镜 - 单片式 - 入射光斑20mm系列
与10mm光斑场镜相比，20mm光斑场镜，镜片直径更大，可以使用更大倍数的扩束镜，从扫描区域中心到边缘
更加均匀，聚焦光斑更小。与CO2激光双片式场镜相比，它的价格优势明显，具有极高的性价比。因此在精细打标和
Co2激光玻璃管上应用非常广泛。
镜头外径90mmX24mm高度，螺纹M85X1。工作波长：10.6μm；指示光：红光。
| 产品编号 | 扫描 | 有效 | 入射光 | 扫描 | 中心光 | 边缘光 | 镜头 | 工作 |
| 范围 | 焦距 | 直径 | 角度 | 斑尺寸 | 斑尺寸 | 外径X长度 | 距离 | |
| Scan | EFL | Input | Scan | Center | Edge | Outer | Working | |
| Product ID | Field | Beam | Angel | Spot Size | Spot Size | DiaXL | Distance | |
| (mm) | (mm) | Φ(mm) | （±°） | Φ(μm) | Φ(μm) | (mm) | (mm) | |
| SL1-10.6-100Z-70-D20 | 70X70 | 100 | 20 | 28o | 150 | 160 | Φ90X24 | 88.5 |
| SL1-10.6-200Z-135-D20 | 135X135 | 200 | 20 | 28o | 304 | 470 | Φ90X24 | 193.7 |
| SL1-10.6-200Z-145-D20 | 145X145 | 200 | 20 | 28o | 304 | 472 | Φ90X24 | 193.7 |
| SL1-10.6-250Z-175-D20 | 175X175 | 250 | 20 | 28o | 324 | 490 | Φ90X24 | 237.0 |
| SL1-10.6-420Z-300-D20 | 300X300 | 420 | 20 | 28o | 450 | 600 | Φ90X24 | 403.6 |
| SL1-10.6-448Z-320-D20 | 320X320 | 448 | 20 | 28o | 445 | 455 | Φ90X24 | 440.0 |
| SL1-10.6-480Z-350-D20 | 350X350 | 480 | 20 | 28o | 420 | 710 | Φ90X24 | 479.0 |
| SL1-10.6-573Z-365-D20 | 365X365 | 573 | 20 | 28o | 540 | 740 | Φ90X24 | 576.6 |
| SL1-10.6-573Z-400-D20 | 400X400 | 573 | 20 | 28o | 540 | 740 | Φ90X24 | 576.6 |
| SL1-10.6-574Z-420-D20 | 420X420 | 574 | 20 | 28o | 540 | 740 | Φ90X24 | 576.6 |
| SL1-10.6-620Z-450-D20 | 450X450 | 620 | 20 | 28o | 490 | 590 | Φ90X24 | 622.0 |
| SL1-10.6-720Z-560-D20 | 560X560 | 720 | 20 | 28o | 700 | 960 | Φ90X24 | 719.6 |
| SL1-10.6-742Z-540-D20 | 540X540 | 742 | 20 | 28o | 752 | 848 | Φ102X24 | 744.0 |
| SL1-10.6-830Z-600-D20 | 600X600 | 830 | 20 | 28o | 818 | 894 | Φ90X24 | 816.9 |
| SL1-10.6-1100Z-700-D20 | 700X700 | 1100 | 25 | 25o | 846 | 1166 | Φ90X24 | 1123.0 |
（说明： SL1-10.6-742Z-540-D20，最大外径102mm，高度24mm，螺纹M100X1。）

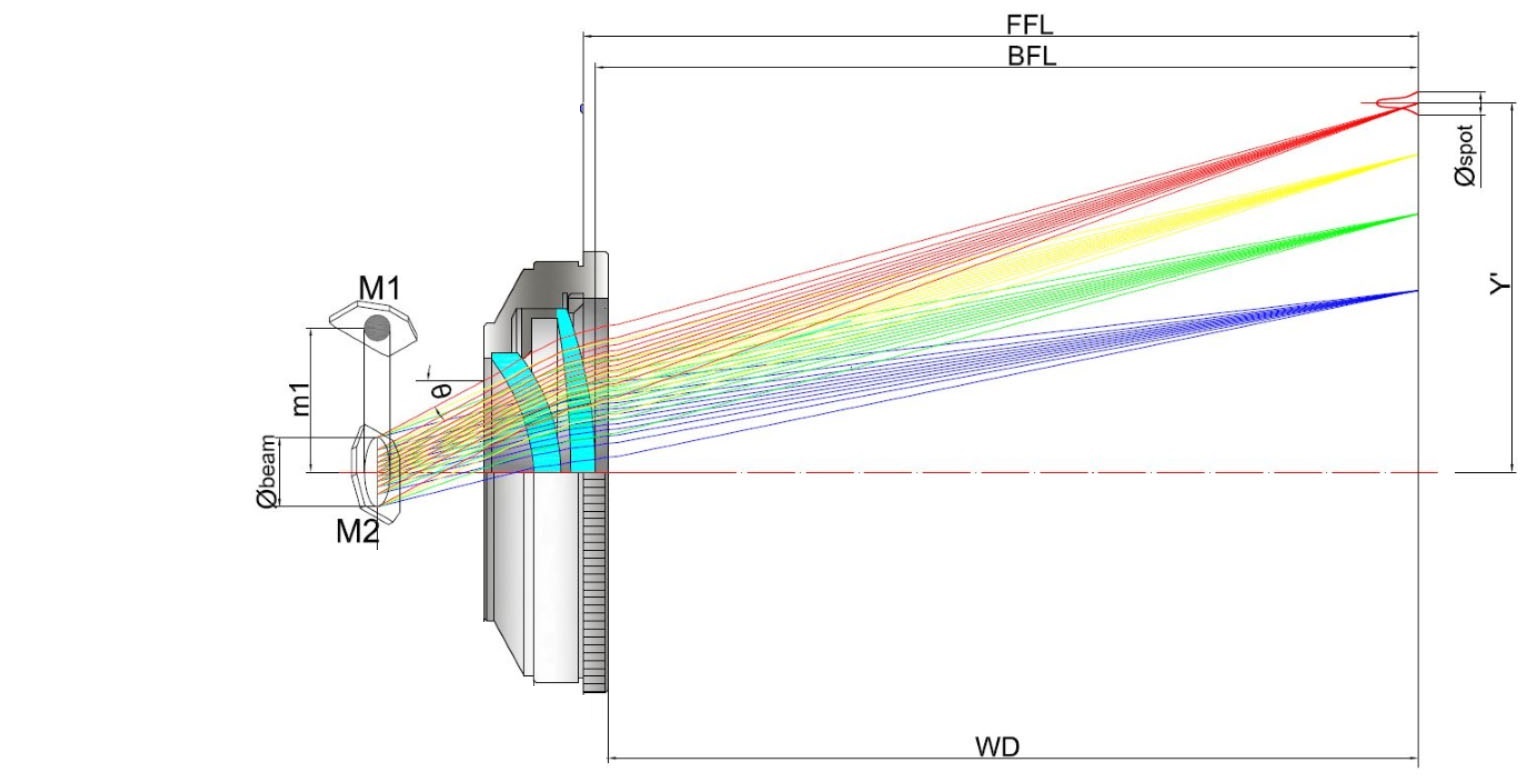

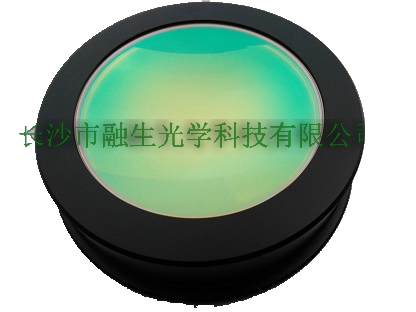

三、CO2激光场镜 - 双片式
双片式CO2激光场镜是由2片镜片组成的。与单片式场镜相比，光斑更小，扫描区域中心到边缘的光斑
更加均匀，畸变更小，主要满足高端需求，应用于一些高要求的打标、钻孔、切割、3D打印等工作中。
工作波长：10.6μm；指示光：红光；螺纹M85X1。
| 产品编号 | 扫描 | 有效 | 入射光 | 最大 | 中心光 | 边缘光 | 工作 | 镜头 |
| 范围 | 焦距 | 直径 | 入射角 | 斑尺寸 | 斑尺寸 | 距离 | 外径X长度 | |
| Scan | EFL | Input | Scan | Center | Edge | WD | Outer | |
| Product ID | Field | Beam | Angel | Spot Size | Spot Size | DiaXL | ||
| (mmxmm) | (mm) | Φ(mm ) | (±°) | Φ(μm) | Φ(μm) | (mm) | (mm) | |
| SL2-10.6-100Z-70-D14 | 70X70 | 100 | 14 | 28.5o | 116 | 165 | 105.6 | Φ92X31 |
| SL2-10.6-150Z-105-D14 | 105X105 | 150 | 14 | 28o | 171 | 172 | 161.7 | Φ90X25 |
| SL2-10.6-170Z-110-D20 | 110X110 | 170 | 20 | 25o | 150 | 151 | 177.1 | Φ90X31 |
| SL2-10.6-200Z-140-D14 | 140X140 | 200 | 14 | 28.8o | 188 | 199 | 229.4 | Φ90X35.5 |
| SL2-10.6-250Z-175-D15 | 175X175 | 250 | 15 | 28o | 250 | 255 | 286.1 | Φ94X34 |
| SL2-10.6-300Z-168-D20 | 168X168 | 300 | 20 | 22.5° | 288 | 304 | 328.3 | Φ110X50 |
| SL2-10.6-300Z-210-D20 | 210X210 | 300 | 20 | 28o | 250 | 270 | 327.8 | Φ110X50 |
| SL2-10.6-360Z-250-D15 | 250X250 | 360 | 15 | 28o | 370 | 389 | 393.0 | Φ110X45 |
| SL2-10.6-420Z-300-D20 | 300X300 | 420 | 20 | 28o | 408 | 427 | 466.0 | Φ109X53 |
| SL2-10.6-560Z-300-D30 | 300X300 | 560 | 30 | 21.3o | 364 | 382 | 604.4 | Φ120X37 |
| SL2-10.6-490Z-350-D18 | 350X350 | 490 | 18 | 28o | 410 | 434 | 535.2 | Φ96X23 |
| SL2-10.6-560Z-400-D30 | 400X400 | 560 | 30 | 25o | 364 | 382 | 604.8 | Φ120X37 |
| SL2-10.6-700Z-500-D30 | 500X500 | 700 | 30 | 19.6o | 360 | 390 | 763.7 | Φ118X37 |
| SL2-10.6-700Z-600-D20 | 600X600 | 700 | 20 | 27o | 420 | 440 | 741.5 | Φ98X25 |
重要说明：
1、关于产品详细资料: 如果需要以上产品的详细资料，请联系我们索取。
2、关于产品编号说明：SL1（1代表单片式场镜；2代表双片式场镜；3代表三片式场镜）-10.6（工作波长：10.6um）-
焦距+材料（Z代表硒化锌；G代表砷化镓；E代表锗）-扫描范围-D入射光斑直径。
3、关于指示光的使用：砷化镓(GaAs)和锗(Ge)材料的CO2激光场镜，不能透过可见光，无法使用指示光，敬请知悉，
根据需要，谨慎选择；
硒化锌（ZnSe）材料CO2激光场镜，可以透过红光，可以使用红光指示。
4、其他未列出产品： 砷化镓(GaAs)材料的CO2激光场镜（包括单片式和双片式）；锗材料(Ge)的CO2激光场镜
（单片式）；硒化锌（ZnSe）Co2激光场镜（多片式）；由于篇幅有限，本处没有列出，
如有需要，请联系我们。
