硅材料
Silicon(Si)
直拉单晶硅（CZ-Si）可以透过红外1.5-8微米波长范围。用作红外透射级材料时，通常用于3-5μm波段的窗口镜和透镜。由于直拉单晶硅在9微米处存在强大的吸收带，所以直拉单晶硅也通常用于红外反射镜的基底材料。为了避免9微米处的强吸收带，可以通过掺杂处理和浮融法提纯，可以获得超过10微米的红外透射。区熔单晶硅（FZ-Si）可用于1--16um波段，通常用于7-14μm波段。高纯的区熔单晶硅(HPFZ-Si)可用于30--100um波段。
| 光学性能 | 透光波长范围 | 1.5-8 μm（CZ-Si） | 机械性能 | 杨氏模量 | 130.91 GPa |
| 1-16um（FZ-Si） | 剪切弹性系数 | 79.92 MPa | |||
| 30-100um（HPFZ-Si） | 努氏硬度 | 1100.0 kg/mm2 | |||
| 热学性能 | 德拜温度,K | 640 | 泊松比 | 0.266 | |
| 导热率 | 2.6X10-6 | 物理性能 | 介电常数 | 13 | |
| W/m.K @ 293K | 熔点 | 1414 | |||
| 比热 J/kg/°C | 712.8 | 密度 | 2.33 g/cm3 | ||
| 热膨胀 | 2.6 x 10-6/K | 电阻率(Ωcm） | 5-50Ω.CM（CZ, Ptype ） | ||
| @ 313K | > 50Ω.CM（FZ, N type ） |
硅材料折射率（n）
（20°C室温条件）
|
光学折射率 |
Wavelength |
折射率 |
Wavelength |
折射率 |
Wavelength |
折射率 |
Wavelength |
折射率 |
||||||||
|
(μm) |
n |
(μm) |
n |
(μm) |
n |
(μm) |
n |
|||||||||
|
1.3951 |
3.4975 |
3.000 |
3.432 |
5.5 |
3.4213 |
8.000 |
3.4184 |
|||||||||
|
Indices of Refraction (n) |
1.6606 |
3.4929 |
3.500 |
3.4284 |
6.0 |
3.4202 |
8.500 |
3.4182 |
||||||||
|
1.8131 |
3.4608 |
4.000 |
3.4257 |
6.5 |
3.4195 |
10.50 |
3.4178 |
|||||||||
|
2.1526 |
3.4476 |
4.500 |
3.4236 |
7.0 |
3.4189 |
11.04 |
3.4176 |
|||||||||
|
2.3254 |
3.443 |
5.000 |
3.4223 |
7.5 |
3.4186 |
- |
- |
|||||||||

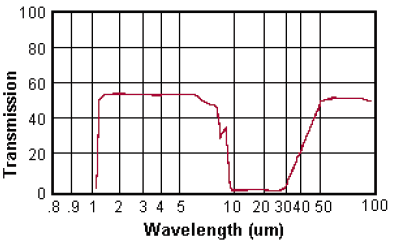

硅材料透过率曲线
Silicon Transmission
|
